Wachendorff Automation
Encodertechnologie voor maximale nauwkeurigheid en betrouwbaarheid.
Bij Schmersal Nederland B.V. leveren wij hoogwaardige producten van Wachendorff Automation – dé specialist in encoders en industriële automatisering. Met onze lokale expertise en snelle service helpen wij u om uw machines slimmer, veiliger en efficiënter te maken.
- Innovatieve technologie
- Lokale ondersteuning
- Complete oplossingen
- 5 jaar garantie
De optimale combinatie van elektronica, optiek en mechanica in onze apparaten maakt elke encoder tot een van de meest robuuste en betrouwbare producten op de markt. Hoge beschermingsniveaus, een uitgebreid temperatuurbereik en duurzame elektronica zorgen ervoor dat onze producten zelfs in de meest veeleisende toepassingen kunnen worden ingezet.
Naast individuele apparaten leveren wij ook complete systemen.
Complete systemen
- Robuuste industriële encoders afgestemd op uw toepassing
- Standaardassortiment en klantspecifieke uitvoeringen
- Maximale toelaatbare belastingen
- 48-uurs expressproductie
- Made in Germany
- Wereldwijd distributienetwerk

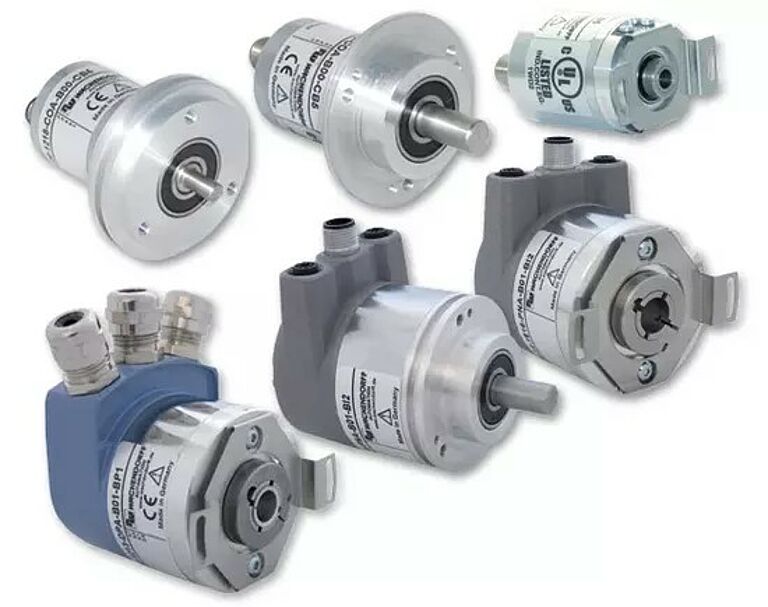

De juiste technologie voor elke toepassing
Met de grote keuze aan pulsaantallen, uitgangscircuits, connector- en kabelvarianten, beschermingsklassen en temperatuurbereiken vindt u precies de juiste incrementele encoder uit ons uitgebreide assortiment.
- TTL, HTL, sin/cos
- Krachtige LED- of nauwkeurige magneettechnologie
- Hoge asbelasting tot 500 N
- Preventief onderhoud met vroegtijdige waarschuwingsuitgang
- Geschikt voor zware industriële en automobieltoepassingen

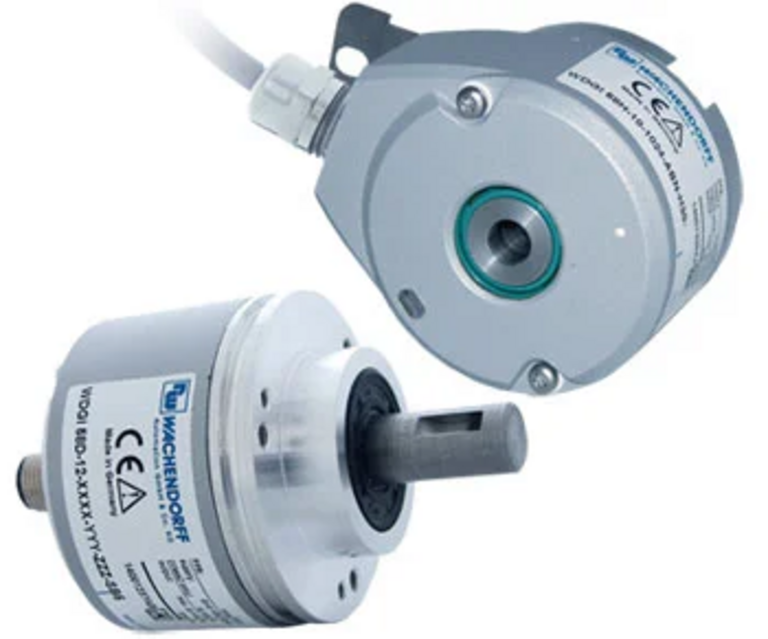

WDGI-encoder - de incrementele industriestandaard
- Robuuste standaard industriële encoder
- Gegoten aluminium behuizing met bijzonder milieuvriendelijke poedercoating
- Tot 25.000 pulsen dankzij hoogwaardige elektronica
- Beschermingsklasse IP67; asafdichting volgens IP65
- Immuniteit voor interferentie
- Extreem hoge lagerbelasting: tot 500 N in axiale/radiale richting
- Maximale mechanische en elektrische veiligheid
- Volledige aansluitbeveiliging bij 10 VDC tot 30 VDC
- Hoge uitgangsfrequentie tot 600 kHz/2 MHz
- Bedrijfstemperatuur met connectoruitgang: -40 °C tot +85 °C
- Optioneel: drukcompensatiemembraan
Flyer

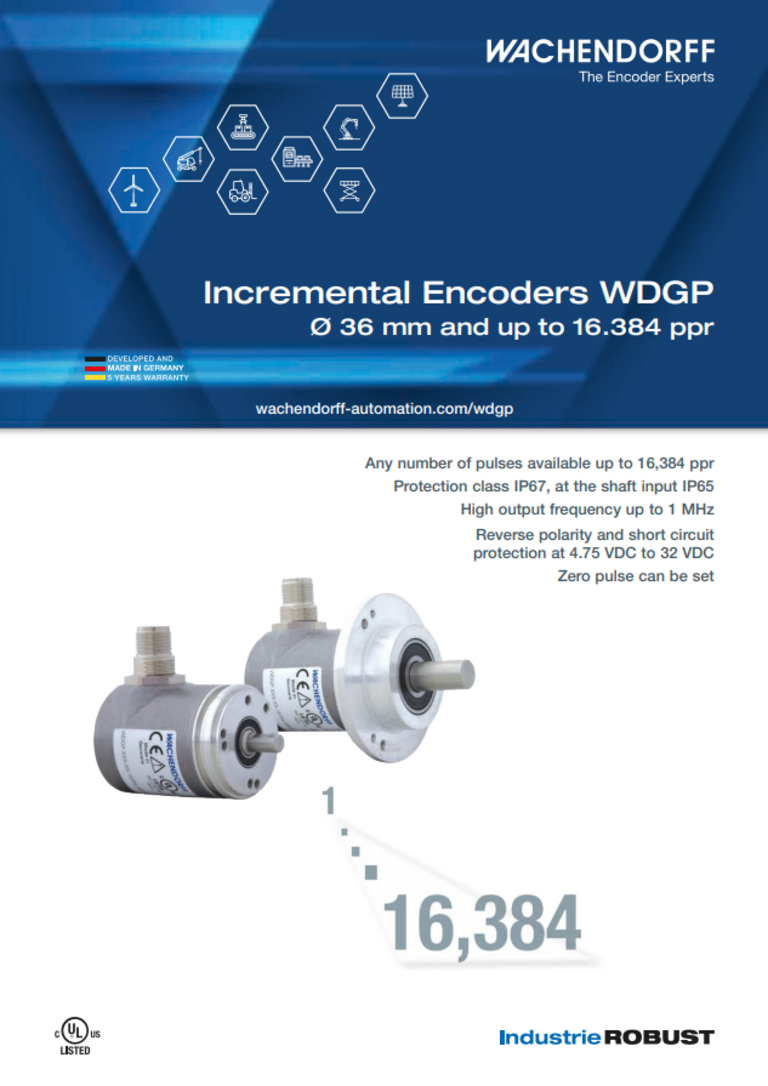

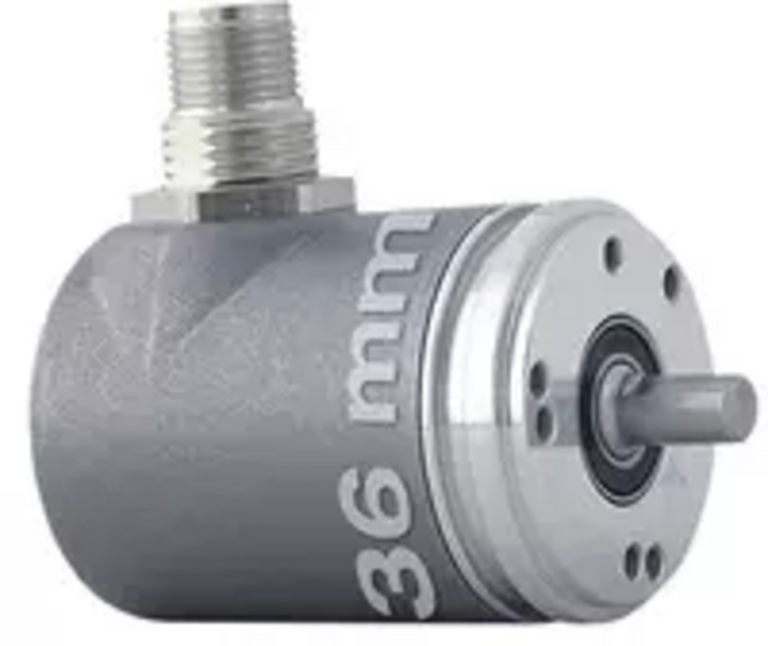

Incrementele encoder WDGP
Elk aantal pulsen beschikbaar tot 16.384 ppr
- Behuizing met een diameter van 36 mm
- Beschermingsklasse IP67, bij de asingang IP65
- Hoge uitgangsfrequentie tot 1 MHz
- Nulpuls kan worden ingesteld
- Omgekeerde polariteit en kortsluitbeveiliging bij 4,75 VDC tot 32 VDC
Flyer

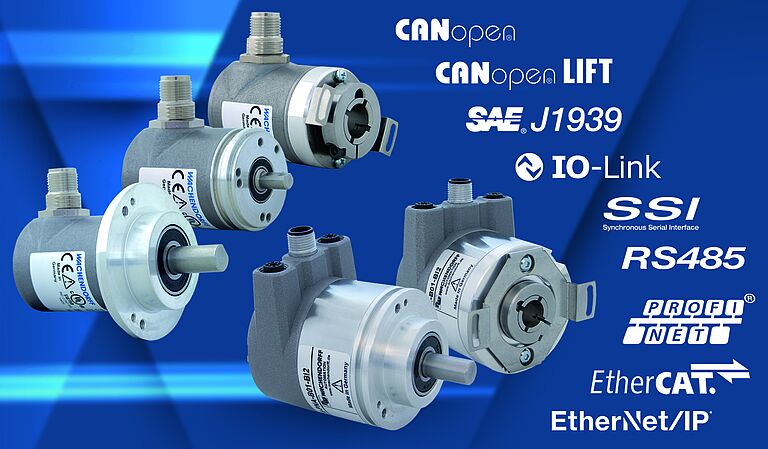

WDGA absolute encoder
Robuust en duurzaam, state-of-the-art technologieën
Wij hechten het grootste belang aan robuustheid, duurzaamheid en het gebruik van de modernste technologieën. Dit zijn de parameters die onze ontwikkelingen onderscheiden, zoals bij de absolute encoders uit de WDGA-serie.
Wat Wachendorff betreft, is alleen een magnetische oplossing goed genoeg om aan deze fundamentele eisen te voldoen, zowel voor het bepalen van het aantal stappen (single-turn) als voor de omwentelingsteller (multi-turn).
De magnetische encoders uit de WDGA-serie zijn aanzienlijk minder gevoelig voor trillingen die voortdurend voorkomen in machines en systemen dan optische absolute encoders met een aandrijfeenheid.
Ondanks hun compacte ontwerp presteren de WDGA-encoders aanzienlijk beter dan optische systemen met aandrijftechnologie.
QuattroMag® single-turn technologie
Onze QuattroMag® single-turn-technologie is gebaseerd op 4 Hall-sensoren die worden gebruikt in combinatie met een gepatenteerd berekeningsalgoritme, dat het magnetische veld berekent dat wordt gegenereerd door een diametraal geplaatste magneet, zodat eventuele interferentie tussen de Hall-signalen elkaar opheft. Wachendorff is er zo in geslaagd om magnetische single-turn-technologie toe te passen in zeer nauwkeurige en dynamische toepassingen, die in het verleden uitsluitend voorbehouden waren aan optische systemen.
EnDra® Multi-turn Technology
Een absolute encoder stuurt een positiewaarde van de as voor positionering, de single-turn positie, bijvoorbeeld in een productie- of verpakkingsmachine.
Als u de absolute waarde over meer dan één omwenteling wilt registreren, wordt naast de positie na één omwenteling ook het aantal omwentelingen geregistreerd. Dit wordt een multiturn-encoder genoemd. De positie-informatie wordt meestal via een protocol via een intelligente interface (bijv. PROFINET, EtherCAT, CAN, ...) naar een controller gestuurd.
De draaiende beweging van de toepassing levert mechanische energie aan de encoder. Als het mogelijk is om deze om te zetten in voldoende elektrische energie om het aantal omwentelingen in een elektrische meter te schrijven, dan is dit weliswaar geen uitvinding van een perpetuum mobile, maar wel een energieonafhankelijke meter voor het tellen van omwentelingen. Een dynamo werkt niet, omdat zelfs bij lage snelheid de kleinste rotaties kunnen optreden.
Universele industriële Ethernet absolute encoder
- Protocol selecteerbaar via webserver
- Massieve as, holle eindas en kleinste encoder ter wereld
- Alle functies kunnen zelfs bij de snelste cyclustijden worden gebruikt
- Minimale opslagkosten
