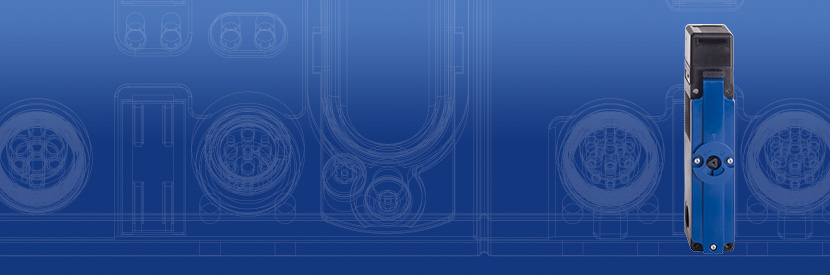

The new electromechanical solenoid interlock AZM150

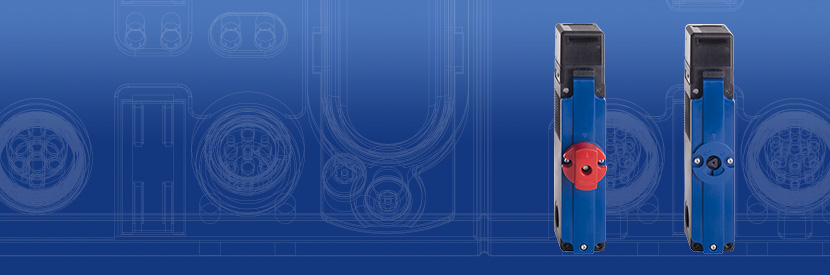

Manual release, emergency exit or emergency release

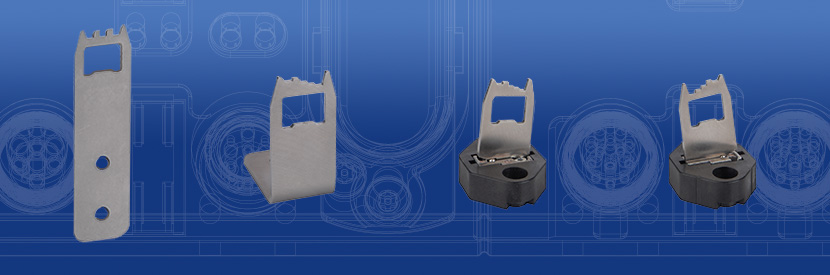

Actuators for all mounting situations!

U bevindt zich hier

Inhoud

Slank ontwerp - hoog coderingsniveau

De AZM150 kenmerkt zich door zijn slanke vormgeving en zijn 1400 newton-blokkeerkracht. De elektromagnetische vergrendeling AZM150 kan worden gecombineerd met drie verschillende actuators voor verschillende inbouwsituaties: een rechte actuator voor schuifdeuren, een haakse actuator voor grote draaideuren en een beweegbare actuator voor kleinere draaideuren. Een van de pluspunten van de interlock is de roterende actuatorkop die kan worden vergrendeld door eenvoudigweg het deksel erop te zetten in plaats van een schroefverbinding. De draaibare actuatorkop heeft twee invoeropeningen voor verschillende inbouwposities en naderingsmogelijkheden. Dit maakt de interlock echt flexibel in gebruik.

De AZM150 elektromagnetische vergrendeling is een elektromechanisch ontwerp dat kan worden gecombineerd met hoge veiligheidsstandaarden. De interlock wordt standaard geleverd met een laag coderingsniveau, maar is optioneel ook verkrijgbaar met een hoog coderingsniveau. Het voordeel voor de gebruikers: Volgens ISO 14119 vereist een hogere codering minder maatregelen om het omzeilen van vergrendelmechanismen te voorkomen, zoals het buiten het bereik of in een verdekte positie plaatsen. Schmersal is de enige fabrikant die elektromechanische veiligheidsschakelaars en elektromagnetische vergrendelingen met een hoog coderingsniveau kan aanbieden.

Door zijn slanke, ruimtebesparende ontwerp is de AZM150 bijzonder geschikt voor kleine machines en voor verpakkingsmachines en bewerkingsmachines. De elektromagnetische vergrendeling is verkrijgbaar in arbeidsstroom- en ruststroomvarianten. Vergrendelingen die werken volgens de ruststroomprincipes hebben de voorkeur wanneer het doel is om personen te beschermen tegen gevaarlijke bewegingen. Vergrendelingen die werken volgens het bedrijfsstroomprincipe zijn uitermate geschikt voor de procesbeveiliging, omdat ze in geval van een storing, d.w.z. een stroomonderbreking, toegang geven tot de gevaarlijke zone.
Een van de praktische kenmerken van de AZM150 is het feit dat de interlock eenvoudig met behulp van een montageplaat op 40 mm sleufgroefprofielen kan worden gemonteerd. Bovendien kan hij optioneel worden uitgerust met een noodontgrendeling .

Indien gewenst kan de AZM150 worden geleverd met een optionele lock-out tag: dit beschermt operators tegen het per ongeluk vergrendelen van grotere, inloopsystemen en machines tijdens het uitvoeren van onderhouds- en reparatiewerkzaamheden. Om de veiligheid te garanderen, brengt het onderhoudspersoneel bij het betreden van de gevarenzone een hangslot aan op de lockout tag die in het interlock wordt gebruikt. Hierdoor kan de deur van het veiligheidssysteem niet meer worden gesloten en wordt voorkomen dat de machine onbedoeld wordt opgestart. Er kunnen maximaal zes hangsloten aan de lock-out tag worden bevestigd, hetgeen betekent dat er maximaal zes personen tegelijkertijd de gevarenzone kunnen betreden.
